方案概述
此方案設計是采用低成本FPGA實現2入2出拼圖處理器板，由單塊處理板或多塊處理板鏈接實現2入2出、4入4出、6入6出、或8入8出等不同規格的LED拼圖處理器。
- 方案說明
- 設計特點
- 實例展示
-

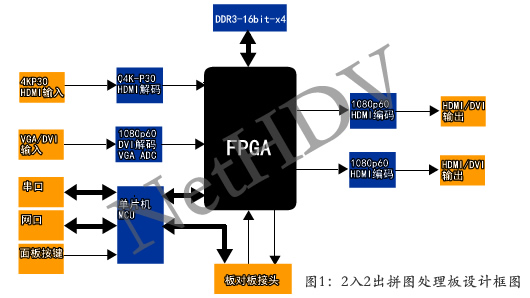

2入2出拼圖處理板可采用一片低成本的FPGA設計實現，其設計框圖如圖1所示。
本設計方案，實例請訪問>>>>>>
由圖1所示，圖像處理板的核心是FPGA，其上連接有4片DDR3內存芯片，用于緩存圖像，FPGA還連接有2路圖像輸入，圖像輸入芯片可采用支持4K2K p30的HDMI輸入接口芯片和VGA/DVI圖像接口芯片。圖像輸出是采用2片HDMI輸出接口芯片，此輸出芯片支持1920x1080p60圖像輸出顯示。
FPGA是在一片單片機的控制下工作的，單片機通過串口、網口、或面板按鍵等界面與外部連接，接收操作指令。
另外，此圖像處理板還有一個“板對板接頭”，用此接頭可將2塊或多塊同樣的圖像處理板連接起來，這樣，就可以方便的實現4入4出、6入6出、或8入8出等不同規格的拼圖處理器。
-
✭ 支持2路圖像輸入，支持DVI或VGA圖像輸入
✭ 一路輸入選用300M HDMI輸入芯片，可支持4K2K p30圖像輸入，也可以支持1920x1080p120圖像輸入
✭ 支持2路高清圖像輸出，2路圖像可以任意縮小、放大、開窗口、疊加等圖像處理
✭ 2路輸出圖像可以拼接畫面處理
✭ 單輸出不同比例最大分辨率支持1920x1080p60、1600x1200p60、1920x1200p60等多種圖像輸出顯示
