方案概述
此方案設計是拼圖處理板輸出可以直接驅動LED屏，相當于將LED屏發送卡，直接與LED拼圖處理器集成。
- 方案說明
- 設計特點
- 實例展示
-

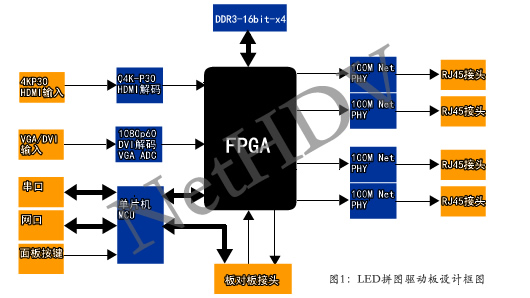

2入2出LED拼圖驅動板采用一片低成本的FPGA設計實現，其設計框圖如圖1所示。
本設計方案，實例請訪問>>>>>>
由圖1所示，圖像處理板的核心是FPGA，其上連接有4片DDR3內存芯片，用于緩存圖像，FPGA還連接有2路圖像輸入，圖像輸入芯片可采用支持4K2K p30的HDMI輸入接口芯片和VGA/DVI圖像接口芯片。圖像輸出是采用網絡PHY芯片，可以直接支持RJ45網線連接，直接連接LED屏的接收板。
FPGA是在一片單片機的控制下工作的，單片機通過串口、網口、或面板按鍵等界面與外部連接，接收操作指令。
另外，此圖像處理板還有一個“板對板接頭”，用此接頭可將2塊或多塊同樣的圖像驅動板連接起來。
-
✭ 支持2路圖像輸入，支持DVI或VGA圖像輸入
✭ 一路輸入選用300M HDMI輸入芯片，可支持4K2K p30圖像輸入，也可以支持1920x1080p120圖像輸入
✭ 直接支持RJ45網線連接，直接連接LED屏的接收板
✭ 輸出圖像可以任意縮小、放大、開窗口、疊加等圖像處理
✭ 輸出圖像可以拼接畫面
✭ 輸出分辨率支持1920x1080p120圖像顯示
