方案概述
本編碼模塊設計方案可實現：
（1）輸入為外置行場同步的逐行數字視頻，數據8位，YcbYcr排列，類似BT656格式；
（2）碼流輸出使用SPI和串口，輸入圖像大小可通過串口配置；
- 方案說明
- 設計特點
-
1.模塊板尺寸結構

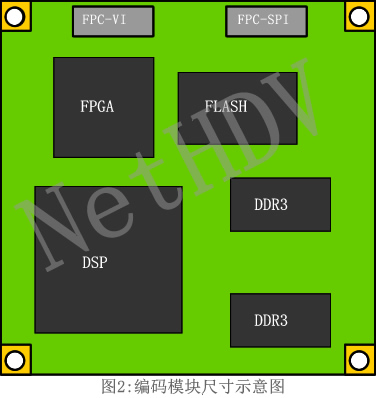

模塊板結構如圖2所示，板內比較大的芯片是DSP、FPGA、FLASH、DDR3這幾顆芯片，其初步布局可以在一個50mm x 50mm的板子內放下。安裝孔在4角安放4個2.5mm的安裝孔。
此板采用2個柔性線路板連接接頭與其他板子連接，其中一個FPC-VI接頭，用于連接輸入圖像信號，另外一個FPC-SPI接頭用于連接SPI接口、串口和電源等連接線。2.編碼邏輯結構

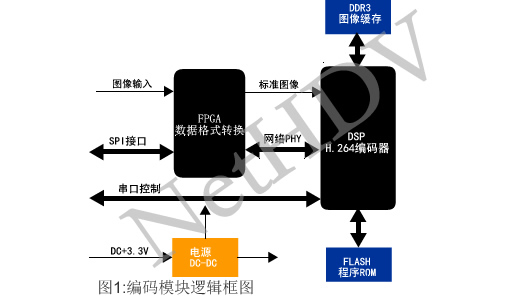

編碼模塊板的邏輯設計框圖如圖1所示。編碼模塊的核心是一片H.264編碼芯片，此芯片外接有2片DDR3內存芯片，用于緩存圖像，還外接有FLASH芯片，用于保存系統程序。
在DSP編碼芯片前端，還有一片F(xiàn)PGA，此FPGA的主要功能是進行數據格式轉換，其功能一是將外部送來發非標輸入圖像轉成標準格式的圖像，再送入DSP編碼器處理；第二個功能是將DSP編碼后通過網口送出的碼流，轉換成SPI接口模式數據，在通過SPI接口和其他板子連接。
編碼器DSP內部有一片ARM CPU，可以運行嵌入式Linux系統，外部控制命令通過串口直接發送給DSP編碼芯片。
-
編碼模塊主要功能如下：
✭ 支持自定義圖像輸入格式，F(xiàn)PGA根據自定義格式轉換成標準圖像格式
✭ 支持一路高清編碼，分辨率最大支持1920x1080p60
✭ 編碼后的碼流通過SPI接口送出，SPI數據通信協議可自定義
✭ 控制指令通過串口發送
✭ 模塊采用單+3.3V電源供電
✭ 采用PC軟件解碼
