方案概述

多種圖像信號轉換盒是采用一顆高性能FPGA芯片設計，將多種格式視頻輸入信號轉換為HDMI或SDI信號輸出。

1.系統設計
      多種圖像信號轉換盒是采用一顆高性能FPGA芯片設計，五種圖像輸入信號，即VGA、DVI、HDMI、CVBS和SDI，通過圖像接口解碼芯片接入FPGA，F(xiàn)PGA將輸入的圖像信號存入DDR3內存芯片中，經過FPGA進行縮放等處理后輸出到HDMI或SDI圖像接口。

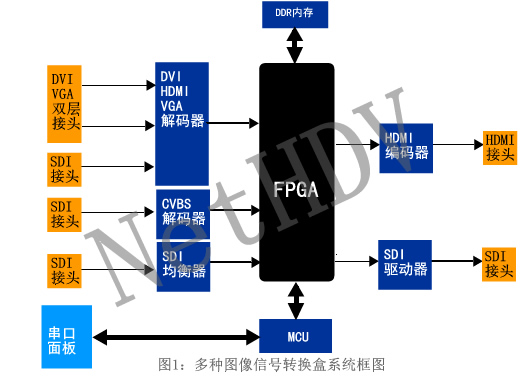

      如圖1所示，整個系統在一片MCU單片機的控制下運行，通過串口或面板按鍵進行控制。根據操作要求，可將輸入信號DVI、SDI或CVBS等信號轉換成SDI或HDMI輸出信號。
      根據操作要求，可以轉換圖像格式，也可以通過FPGA縮放后轉換分辨率。
2.面板接口設計

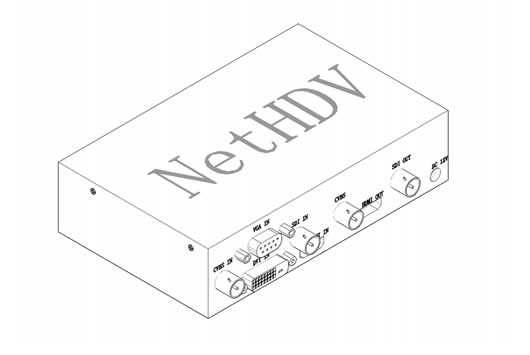

      圖2所示的是此信號轉換盒的后面板接頭板示意圖，左側為輸入圖像接頭，右側為圖像輸出接頭。
      信號轉換盒后面板上主要包括圖像輸入接頭和輸出接頭，電源接頭。

      前面板上包括LED狀態指示燈，紅外接收頭、按鍵等部件。

功能特性
      ✭   支持VGA、DVI、HDMI、SDI和CVBS五種輸入圖像
      ✭   支持HDMI和SDI兩種輸出圖像
      ✭   輸入輸出圖像分辨率支持從標清信號到1080p60各種圖像分辨率，也支持800x600、1024x768到
           1600x1200p60等各種計算機分辨率
      ✭   支持語音轉接處理
      ✭   支持圖像縮放，可做圖像上變換或下變換，這次各種分辨率轉換
      ✭   支持HDMI和SDI兩種圖像同時輸出顯示
      ✭   兩路輸出圖像可以是相同分辨率圖像，也可以是不同分辨率圖像
