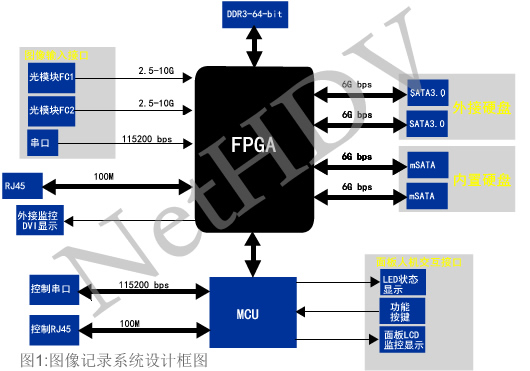

1.系統設計
系統的核心是一片F(xiàn)PGA，輸入圖像通過2個光纖模塊將圖像直接連接到FPGA上，F(xiàn)PGA采集到輸入圖像后直接存入DDR3緩存，F(xiàn)PGA上直接連接了4塊SATA硬盤，DDR3內存中的圖像數據可以通過FPGA內部的SATA控制器直接寫入SATA硬盤中，4塊硬盤可以同時讀寫，每塊硬盤的讀寫速率在520MB/s左右，本系統的最大讀寫速率在2080MB/s左右。
FPGA上還連接有一路10M/100M/1000M以太網接口，可以通過這個網口和外部交換控制與圖像數據，另外，還連接有一路DVI圖像輸出顯示接口，用于輸入圖像實時監視或圖像回放顯示。
本系統內還有一片MCU單片機，用于面板人機控制接口處理和FPGA系統操作控制，利用這片單片機，可以直接處理面板按鍵與信息狀態顯示，便于直接操作圖像記錄儀。
為了實現圖像回放與設備操作，需要一臺電腦，此電腦通過一條1000M網口來回傳圖像數據，再利用一條串口線或100M網線來傳送控制與操作命令。
2.部件構成

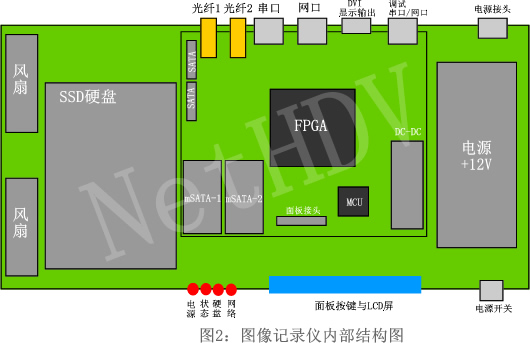

由圖2可以看出，圖像記錄系統主要構成如下：
（1）FPGA核心控制板
（2）面板按鍵與LCD屏
（3）SATA硬盤
（4）電源，風扇和機箱
-
功能特性
✭ FPGA是圖像接口與數據存儲的控制中心，F(xiàn)PGA在單片機MCU的控制下完成各種操作功能
✭ FPGA上連接有高速的DDR3內存芯片，用于緩存圖像和SATA硬盤讀寫數據緩存
✭ 支持4路SATA硬盤，其中2路mSATA接口的板內硬盤，還有2個標準SATA接口，用于外部硬盤連接
✭ 2個2.5G-10G光模塊接口，連接攝像頭的圖像輸入
✭ 一個串口，用于接收光模塊圖像參數
✭ 一個1000M網口，用于向外部的電腦PC傳輸圖像等數據
✭ 一個DVI圖像輸出顯示接口，用于連接外部顯示器，監控圖像
✭ 一個可選的圖像輸出顯示接口，可以給面板輸送監控圖像
✭ 系統在MCU的控制下完成各種操作，包括FPGA、光模塊、DVI接口等電路的初始化與控制操作
✭ MCU上連接有按鍵、LED指示燈、串口和網口等電路，用于實現人機交互，以及和上位機通信控制
