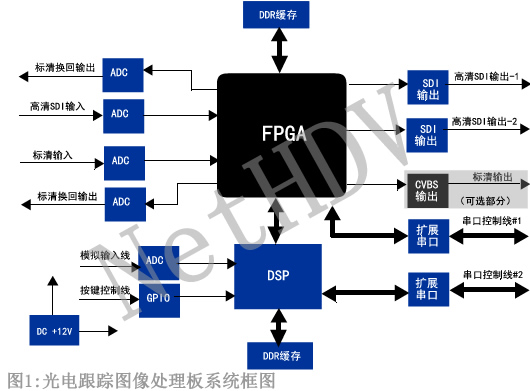

1.系統構架
本設計方案已用于相關軍工項目，實例請訪問>>>>>>
本方案中FPGA的功能是對輸入圖像做預處理，并將預處理后的圖像輸出顯示，同時將輸入圖像預處理后送入DSP，由DSP做目標識別與跟蹤，DSP跟蹤識別后，將相關信息寫回FPGA，FPGA將DSP送來的信息疊加到輸出圖像上。
該跟蹤板支持多路圖像輸入，可支持一路高清SDI圖像輸入和1路（或2路可選）標清CVBS圖像輸入，同時，該跟蹤板支持三路高清SDI圖像輸出，其中一路高清SDI信號的輸出保持與輸入信號相同，不做任何處理，即環回輸出。
另外，跟蹤板還支持1路或2路標清CVBS信號輸出，其中1路信號保持與輸入CVBS信號相同，即可作為環路輸出。
此跟蹤板上還有一個26針D型接頭，該接頭內包括4條模擬輸入線、8條GPIO控制線、一個RS232串口和2個RS422串口。
-
功能特點
本設計方案已用于相關軍工項目，實例請訪問>>>>>>
✭ 支持1路SDI高清圖像輸入
✭ 支持1路或2路標清CVBS圖像輸入
✭ 支持3路SDI信號輸出，其中1路是高清輸入圖像信號直接環回的輸出，另外2路是疊加了目標跟蹤識別信息
的SDI高清圖像輸出
✭ 送給DSP的跟蹤圖像可由DSP控制信號直接選擇
✭ SDI高清輸出圖像也可以由DSP控制選擇，可以輸出SDI圖像，也可以輸出CVBS圖像，可以疊加信息，也可以
不疊加
✭ 支持4條模擬輸入，采用ADC電路，檢測4路模擬信號
✭ 支持8條GPIO輸入線，可用于按鍵掃描控制
✭ 支持一個RS232串口，可用于與上位機連接
✭ 支持2條RS422串口
✭ 采用DC +12V/1A電源供電
✭ 板子尺寸約12cm x 14cm
✭ 自動檢測輸入圖像信號狀態，并將信號輸入故障報告給DSP
