方案概述
本方案可實時傳輸12路非標準圖像，傳輸網絡帶寬不超過4MB/s。
方案采用FPGA對圖像進行預處理，即將12路圖像預先進行拼圖處理，合成一幅實時圖像，在送入一片H.265壓縮芯片，壓縮后將碼流用網線輸出。
解碼端采用PC機連接，軟件解碼處理。
- 方案說明
-
1.畫面拼圖

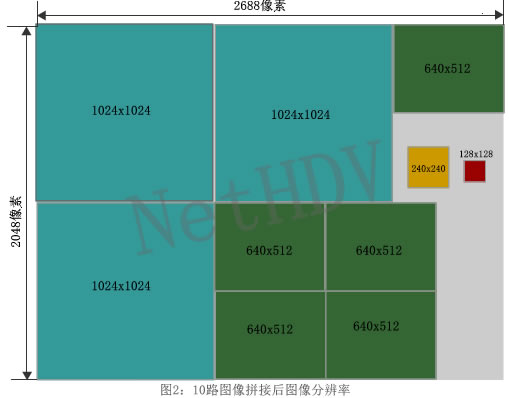

此方案最大圖像輸入是3路1Kx1K、5路640x512、1路240x240和1路180x180，為了保證同步傳輸和最小帶寬，壓縮前需要將這些圖像拼接成一幅圖像，圖像拼接后，可生成一幅2688x2048的圖像，如圖2所示。圖1所示的是此圖像處理板硬件設計框圖。
輸入圖像中240x240和180x180是25幀，其他圖像均為10幀，拼圖后，采用25幀刷新率，即產生乙方2688x2048p25的實時視頻圖像，這一圖像送入H.265編碼器進行壓縮處理。
2.方案設計

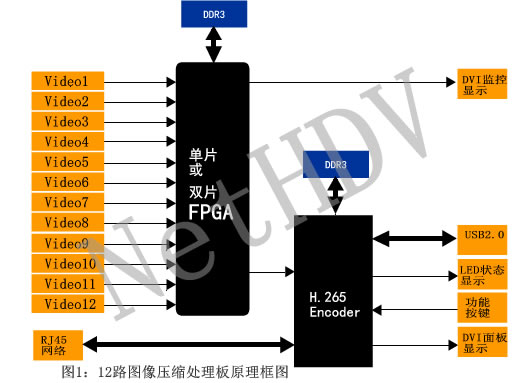

圖1所示的是此圖像處理板硬件設計框圖。圖1中，12路輸入圖像直接傳輸給FPGA，FPGA上連接有DDR3內存芯片作為圖像緩存，12路圖像直接存入DDR3內存中，經過合成處理，產生一幅2688x2048p25的實時視頻圖像，此圖像直接送入H.265編碼芯片。
FPGA芯片還可以連接一個DVI圖像輸出芯片，將接收到的輸入圖像按指定圖像格式顯示輸出，用于圖像監視。
H.265編碼器是一顆功能強大的SoC芯片，編碼芯片壓縮后，生成H.265碼流，碼流經過網口直接輸出給解碼端。另外，編碼芯片還支持USB接口，LED指示燈、按鍵等功能，可以連接到面板上，實現人機交互與狀態顯示
解碼端，可直接采用軟件解碼，利用一臺高性能PC機，直接對碼流解碼，解碼出的圖像直接軟件處理。
