方案概述
對于多業務光端機產品品質，最重要的環節在于方案的優化和器件的選擇，好的產品基于好的設計，設計伊始的思路和方案就已經決定了產品品質的好壞。網視云通以 FPGA為核心設計的多業務光端機方案，具有非常強大的系統靈活性和擴展性，輕松實現對多種業務功能長距離傳輸。不僅可以傳輸高清視頻，更可支持立體聲音頻，以太網，USB，RS232、RS485、RS422、紅外等多種信號，實現KVM鍵盤，鼠標及網口，串口的透傳功能。基于FPGA架構多業務光端機方案，更能靈活實現多種高清接口互轉輸出，支持圖像任意縮放分辨率，支持數據透傳，是高性價比的定制化高清視頻多業務光端機解決方案。
- 方案說明
- 設計特點
- 實例展示
-
發送板：
發送板結構主要包括DVI、語音、電源等接頭,LED指示燈和功能按鍵。
發送板的左側可以安裝一塊USB-NET擴展板。

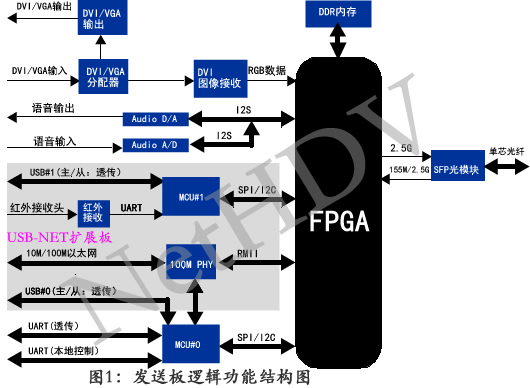

圖2所示的是發送板邏輯結構圖，由圖中可以看出，其核心是一片FPGA，FPGA連接一個2.5G的光模塊，光模塊有3種選擇：
1）2.5G單向光模塊
2）2.5G與155M非對稱雙向光模塊
3）2.5G對稱雙向光模塊
光模塊是采用SFP結構的，可以隨時插拔下來，因此，可以根據需要，隨時更換上述3中光模塊。
接收板：
接收板主要包括DVI、語音、電源等接頭，LED指示燈和功能按鍵。
接收板除了少一個DVI輸入接口外，其他基本相同，我們在設計PCB板時，可以將板子的尺寸與接頭位置設計相同，這樣可以采用相同的機箱設計。

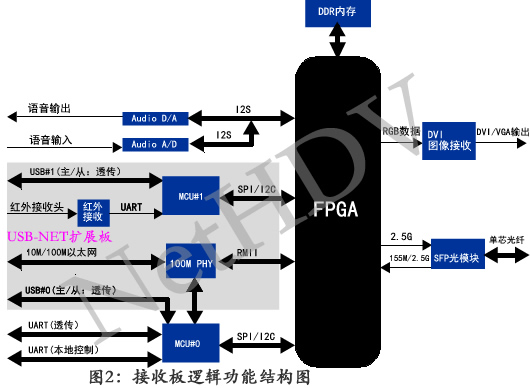

圖4所示的是接收板邏輯功能結構設計圖。從圖4可以看出，除了DVI輸入輸出接口部分外，其他部分均與圖2，即發送板相同。
USB-NET擴展板：
從圖2或圖4中，可以看到，USB-NET擴展板上主要包括一個MCU芯片，用于擴展一路USB接口，一個10M/100M網絡PHY芯片，用于擴展一個10M/100M網絡接口。
USB-NET擴展板通過一個排針接頭連接到發送板或接收板上。
USB-NET擴展板可以擴展出2個USB接口、1個10M/100M網絡接口、1個紅外遙控輸入接口和1個紅外遙控輸出接口。
USB接口可以通過設定工作在主模式或從模式上，這樣可以連接USB鼠標或鍵盤，也可以連接主機上的USB接口，用于透傳USB鼠標或鍵盤，實現遠程KVM控制電腦。
10M/100M網絡接口也是透傳網絡信號，實現一個網橋的功能，將兩個網絡通過光纖連接起來。
紅外遙控接口也是透傳紅外控制信號，利用光纖，實現紅外遙控信號的透傳功能。
AV接口：
如果需要支持AV輸入或輸出接口，需要單獨增加AV輸入或輸出芯片，同時還需要增加FPGA資源，即需要更多管腳的FPGA芯片，如果必須支持AV接口，解決辦法有以下2個選擇：
1）更換更大的FPGA，更換大的FPGA成本會上升。
2）將網口去掉，節省出來的FPGA資源用于擴展AV輸入或輸出接口
DVI-I接口：

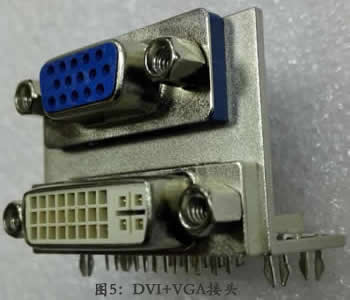

本方案中選用的DVI接口輸入芯片與輸出芯片均支持DVI輸入或輸出，同時支持VGA輸入與輸出。因此，DVI接頭可以選擇DVI-I接頭，這樣通過DVI-VGA轉換接頭來選擇VGA輸入或輸出。另外，也可以選擇一種DVI + VGA的雙層接頭，如圖5所示。
利用圖5所示的雙層接頭，可以方便連接DVI或VGA線，但是，圖像傳輸時DVI或VGA只能2選1，不能2個同時傳輸或處理。
分量YPbPr接口：
本方案中可以輸入YPbPr分量信號，可以將YPbPr接口轉換成VGA接口連接到發送板的VGA接頭上，實現YPbPr信號輸入。 但接收板不支持YPbPr分量輸出，只支持DVI和VGA輸出，DVI信號和VGA信號是同時有輸出的，故能接2個同屏輸出的顯示器。
HDMI接口：
本方案中發送板的DVI接頭可通過HDMI-DVI轉換接頭來連接HDMI信號，即支持帶有語音或HDCP加密的HDMI信號輸入。 但接收板的DVI輸出接口只支持DVI信號輸出，不支持HDMI信號輸出。
語音接口：
本方案中發送板和接收板上均有語音輸入和語音輸出接口，語音輸入與語音輸出接口均為雙聲道的立體聲語音接口。 通過語音接口可以實現電腦語音單獨傳輸，也可以實現雙向對講功能。
接收板輸出分辨率：
接收板的輸出分辨率可以通過面板上的按鍵與LED指示燈來手工設置，或通過串口設置，并將設置好的分辨率保存起來，每次開機后，接收板均會將接收到的圖像輸出分辨率轉換成設置的分辨率。
本設計方案,實例請訪問>>>>>>
-
✭ 支持高清信號在單芯光纖（單模/多模）無壓縮無損傷傳輸一路高清信號，傳輸距離可達80Km甚至120Km
本設計方案,實例請訪問>>>>>>
✭ 采用SFP結構的光模塊，可以單向，非對稱雙向及對稱雙向傳輸
✭ 插卡式結構，可擴展USB及 NET網口接口
✭ 支持多種信號接口HDMI/DVI-I/VGA/YPbPr/AV
✭ 可實現多種高清接口互轉輸出
✭ 支持圖像任意縮放分辨率
✭ 支持獨立立體聲音頻 雙向傳輸，可實現HDMI音頻加嵌解嵌
✭ 可實現多種數據接入RS232、RS485、RS422等
✭ 支持DVI 環出
✭ 支持網口透傳，實現網橋的功能
✭ 支持雙向KVM功能，實現遠程KVM控制電腦
✭ 支持雙向串口透傳
✭ 支持雙向語音對講
✭ 支持雙向紅外控制
✭ 先進的自適應技術，使用時無需進行電氣光學調節
✭ LED狀態指示燈對關鍵的參數進行監視
✭ EDID自動適應，自動設別和配置顯示模式
✭ 無需軟件設置，支持即插即用功能，支持熱插拔
✭ 適用于極高溫和極低溫等工業嚴酷環境
