產品簡介

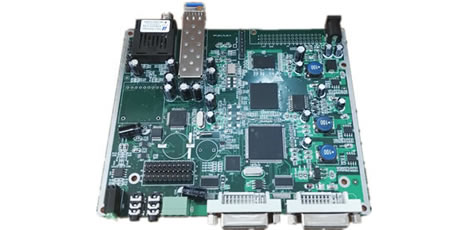

高清多業務光端機是以 FPGA為核心設計的數字非壓縮技術光端機，可通過1芯光纖長距離傳輸高清、網絡、控制及語音等信號。產品設計注重方案的優化和器件的選擇，使產品具有良好的可靠性及優秀的圖像顯示性能，可對分辨率高達1920X1200@60Hz（WUXGA）或1080p@60Hz（HDTV）的圖像進行高畫質無損傳輸。
產品具有強大的靈活性和擴展性，多種高清接口，支持圖像任意縮放分辨率，通過預留擴展接口板實現對USB、RS232、RS485、紅外、雙向語音、以太網等多種業務功能長距離傳輸。
- 功能特點
- 技術參數
- 應用圖示
- 定制開發
- 相關資料
-
功能特點
✭ 支持單芯光纖（單模/多模）傳輸一路高清信號，傳輸距離可達80Km甚至120Km；
✭ 采用SFP結構的光模塊；
✭ USB、數據、以太網等擴展接口插卡式結構，便于功能擴展；
✭ 支持DVI/HDMI/DisplayPort/VGA/YPbPr/AV等多種信號格式；
✭ 可實現發送端與接收端多種高清接口互轉輸出；
✭ 支持DVI 環出；
✭ 先進的自適應技術，使用時無需進行電氣光學調節；
✭ LED狀態指示燈對關鍵的參數進行監視；
✭ EDID自動適應，自動識別和配置顯示模式；
✭ 無需軟件設置，支持即插即用功能，支持熱插拔；
✭ 產品滿足工業標準使用。
-
技術參數

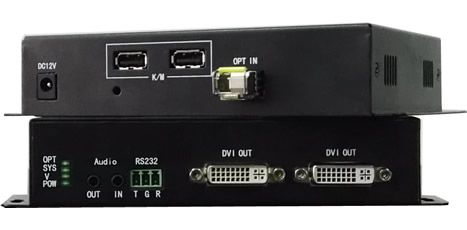

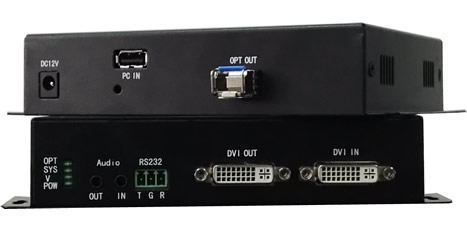

高清視頻 發送端接口 輸入：1路DVI-I(可定制HDMI、SDI、VGA、DisplayPort等接口）
環出：1路DVI-I接收端接口 輸出：1路DVI-I(可定制HDMI、SDI、VGA、DisplayPort等接口）
環出：1路DVI-I分辨率 DTV標準：最高1080p60
VESA標準：最高1920x1200p60光纖 光纖接口 LC/FC 光纖類型 單芯（單模/多模） 光纖波長 1310nm/1550nm 音頻 接口 2路3.5標準音頻接口 信號格式 雙向非平衡立體聲 數據 接口 3PIN 信號格式 單向/雙向rs-232（422、485） 其他 以太網 100M RJ45 USB V2.0 反向鼠標鍵盤 紅外 雙向，綠端子接口可外接紅外發射接收器 電源 DC +5V
-

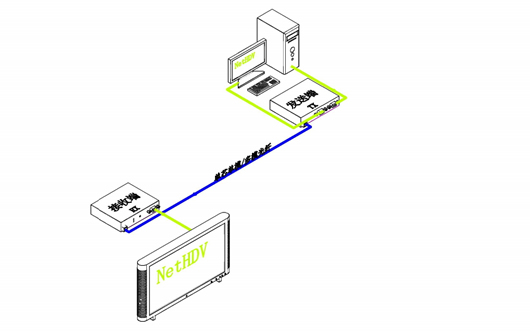

連接示意圖
-
光纖類產品定制開發內容
更多產品方案>>>>>>
光纖矩陣、光纖拼接處理器
HDMI，DisplayPort,SDI，VGA,AV等接口光端機定制
實現RS232,RS485,音頻，紅外，網絡接口等在光端機發送及接收端之間網絡透傳
