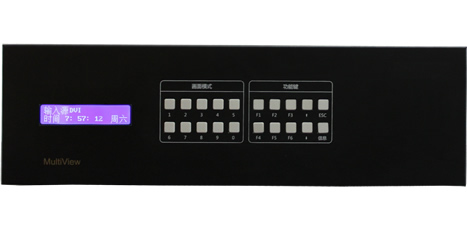

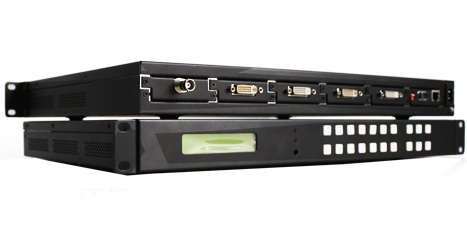

產品簡介

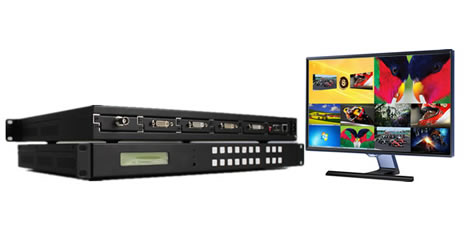

支持將多路相同或不同格式高清輸入信號合成為1路高清信號輸出，可在單一顯示設備上顯示多路高清畫面，實現多路圖像高清信號圖像縮放、疊加、漫游、切換等顯示功能，并支持面板按鍵調用相應顯示預案。
產品采用專用圖像處理技術，純硬件熱插拔插卡式結構，配置靈活，運行穩定高效，維護簡便，可接入/輸出DVI、HDMI、VGA、SDI、YPbPr、光纖等格式高清信號。
- 功能特點
- 技術參數
- 應用圖示
- 定制開發
- 相關資料
-
功能特點
✭ 標準19寸1u-3u運營級機箱設計，安裝部署方便，占用空間小；
✭ 熱插拔插卡式設計， 可定制輸入/輸出接口卡 ，配置靈活，維護簡便；
✭ 輸出分辨率可調,分辨率最高支持1920x1200@60Hz；
✭ SDI接口支持HD/3G SDI格式信號輸入；
✭ 畫面截取功能；
✭ 信號源疊加字符功能；
✭ 圖像處理瞬間切換功能，圖像切換無黑屏閃屏；
✭ 顯示記憶功能，可記憶斷電前顯示效果；
✭ 控制接口：上位機軟件可通過RS232串口或TCP/IP網絡控制；
✭ 控制方式：上位機軟件、設備面板按鍵；
✭ 保存和調用預設方案功能。
-
技術參數
輸入參數 接口數量 4-16路 信號類型 DVI1.0,HDMI1.3,VGA,YPbPr（on VGA),SDI,光纖 輸入分辨率 支持1920×1200@60Hz向下兼容，SDI支持HD/3G SDI 輸出參數 接口數量 最少2路 輸出分辨率 分辨率可設置，最大1920×1200 60Hz 信號類型 DVI-D 控制接口 串口 DB-9母口 網絡 接口：RJ-4； 協議：TCP/IP 其他 電源 AC180－240V 50-60Hz 工作溫度 0—45℃ 工作濕度 10%—90%無冷凝
-

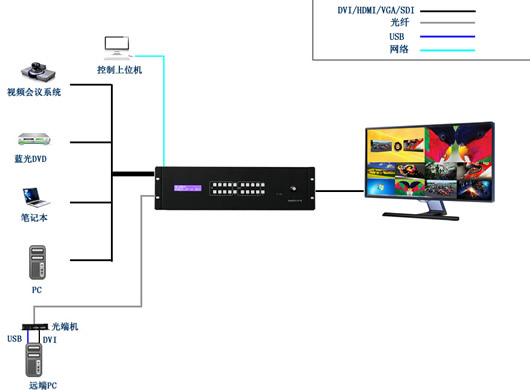

連接示意圖
-
