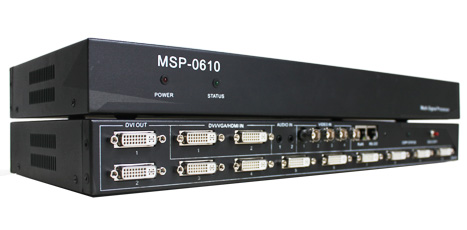

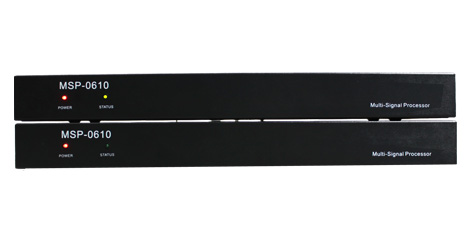

產品簡介
MSP-0610是一款特殊的分配器，設備集圖像縮放功能,開窗口、疊加顯示功能，DVI信號分配器功能，視頻倍線功能，圖像切換功能，視頻4畫面分割顯示功能等。
- 功能特點
- 技術參數
- 應用圖示
- 定制開發
- 相關資料
-
功能特點：
✭ 10路DVI-I信號分配器功能；
✭ 2路數字信號接口+4路復合視頻信號接口切換功能；
✭ 1路信號任意縮放功能；
✭ 復合視頻4畫面分割顯示功能；

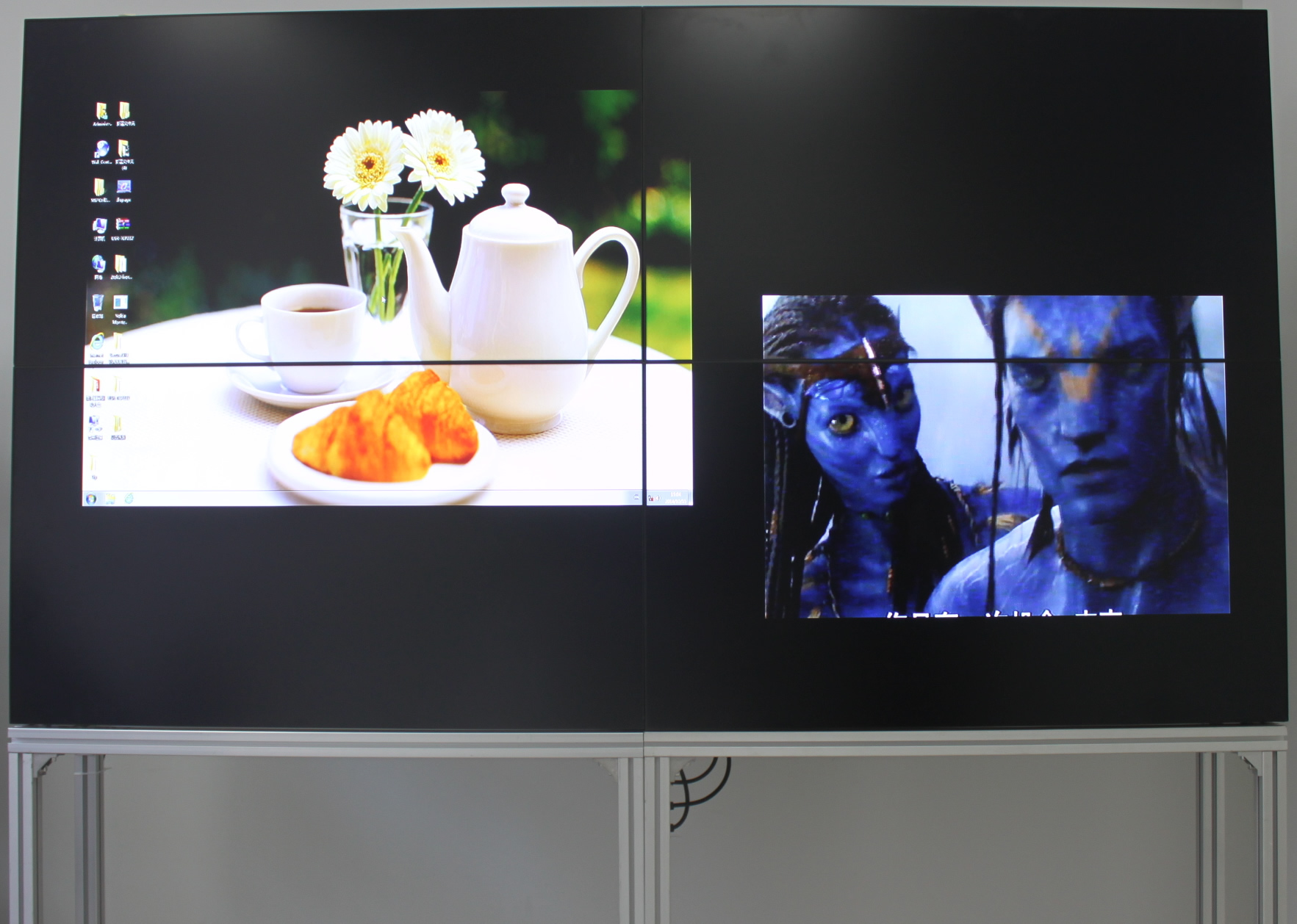

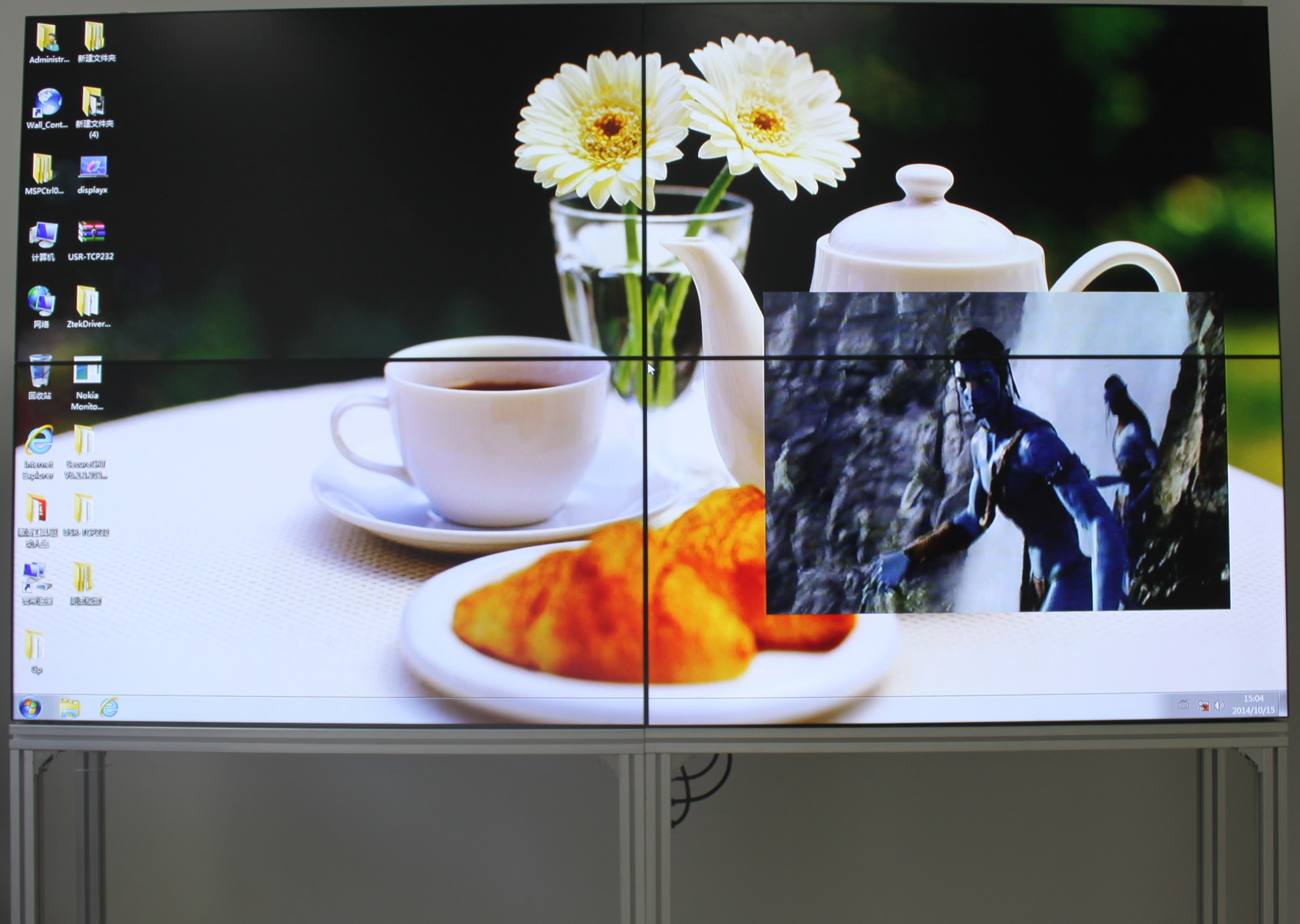

✭ 圖像開窗疊加顯示功能（1路信號縮放，其余信號固有尺寸開窗顯示）
✭ CVBS復合視頻倍線功能；
✭ DVI信號輸出分辨率可調功能；
✭ EDID拷貝功能將顯示設備的EDID寫入，自動識別DVI顯示設備，DVI設備即插即用；
✭ 圖像處理瞬間切換功能，圖像切換無黑屏閃屏；
✭ 顯示記憶功能，可記憶關機前顯示效果。
✭ 顯示窗口預案管理；
✭ 預案輪巡組播管理。
-
技術參數

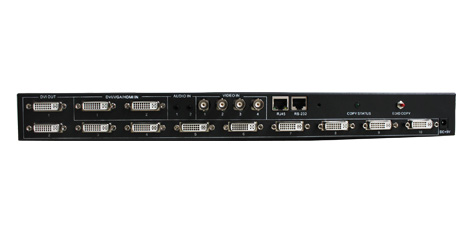

DVI-I輸入接口 接口數量 2 輸入分辨率 最大1920×1200 60Hz 信號類型 DVI1.0,HDMI,VGA,YPbPr DVI-I輸出接口 接口數量 10 輸出分辨率 分辨率可設置，最大1920×1200 60Hz 信號類型 DVI-I BNC輸入接口 接口數量 4 輸入制式 NTSC、PAL、SECAM 信號類型 CVBS 串口控制 串口協議 波特率：115200；數據位：8位；停止位：1；
無奇偶校驗位串行控制口結構 2=TX，3=RX，5=GND 網絡控制 接口 RJ-45 母接口 協議 TCP/IP 速率 10 M 或100 M，全雙工或半雙工 其他 重量 3Kg 尺寸 430（L）* 180（W）*45（H）mm 電源 DC +5V 工作溫度 0—45℃ 工作濕度 10%—90%無冷凝
-

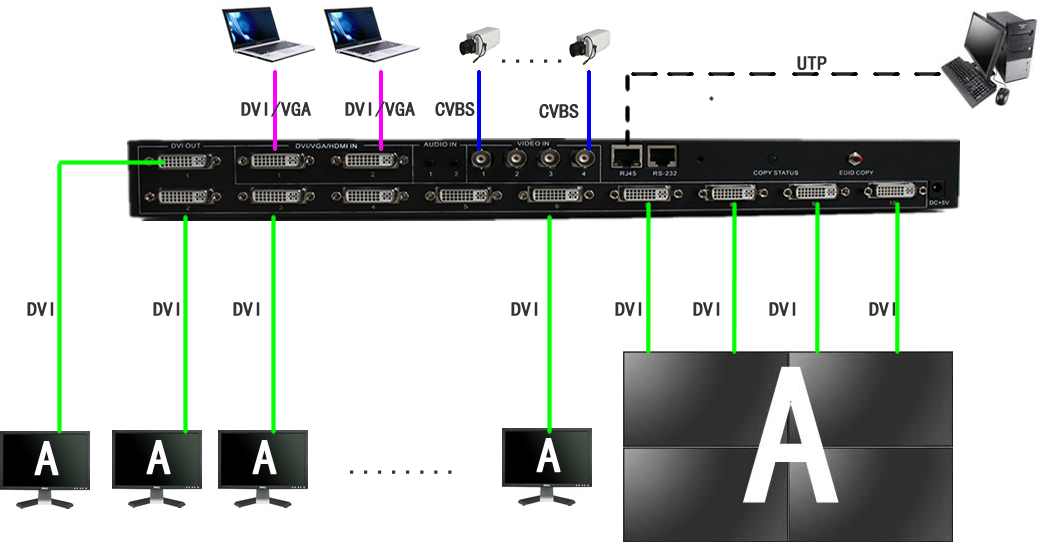

連接示意圖

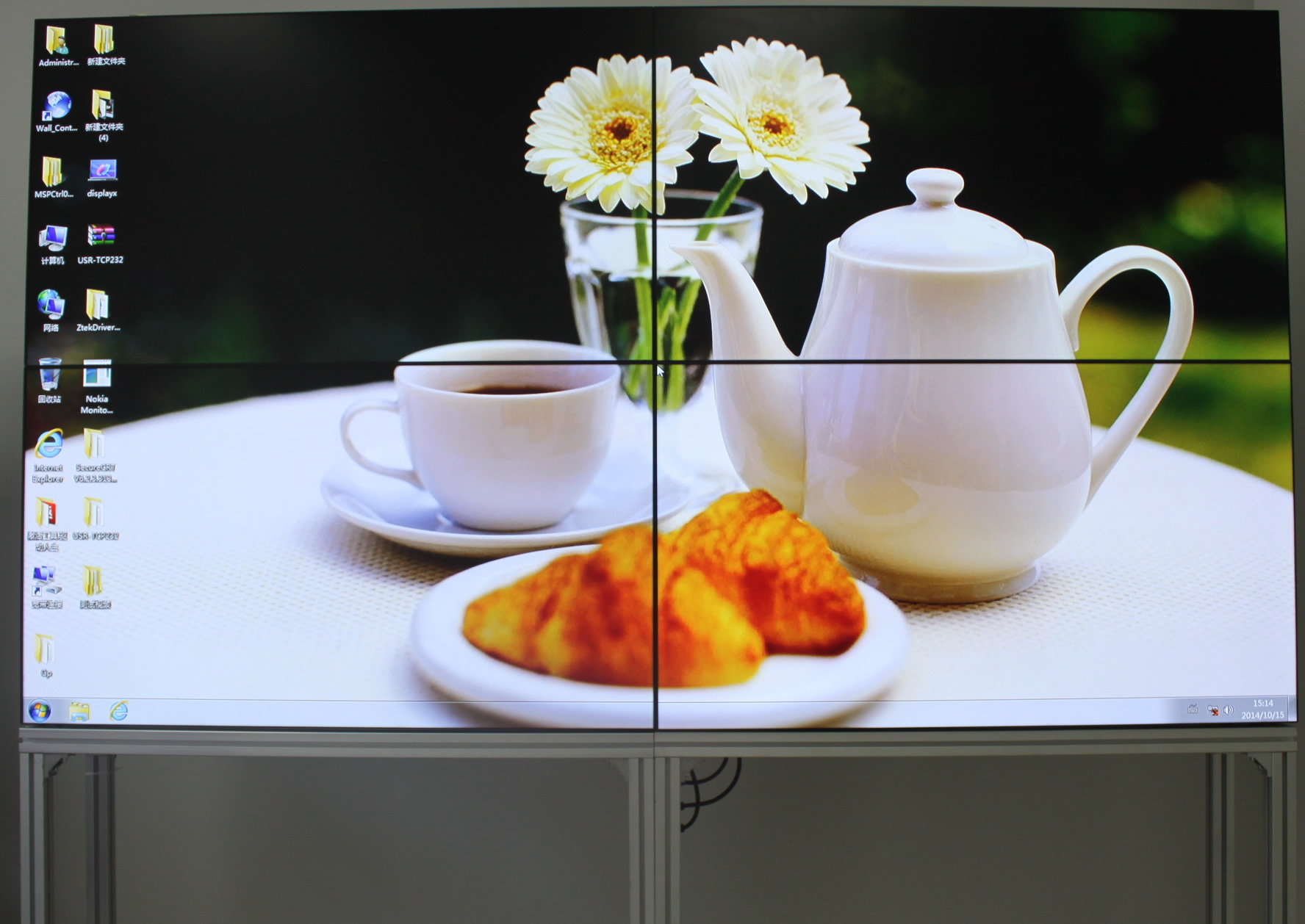

應用圖例
-
