產品簡介

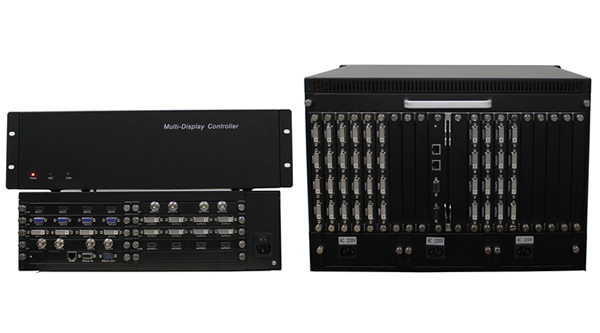

TCF17-矩陣畫面分割器是一款插卡式多格式輸入輸出混合矩陣加高清畫面分割器一體機，提供不同規格機箱，實現從4X4-36X36規模，并且可指定任意一個端口4-16畫面分割顯示，其它端口切換顯示。產品采用高性能FPGA純硬件圖像處理內核，基于標準工業機箱和熱插拔技術設計的高性能圖像處理設備。
- 功能特點

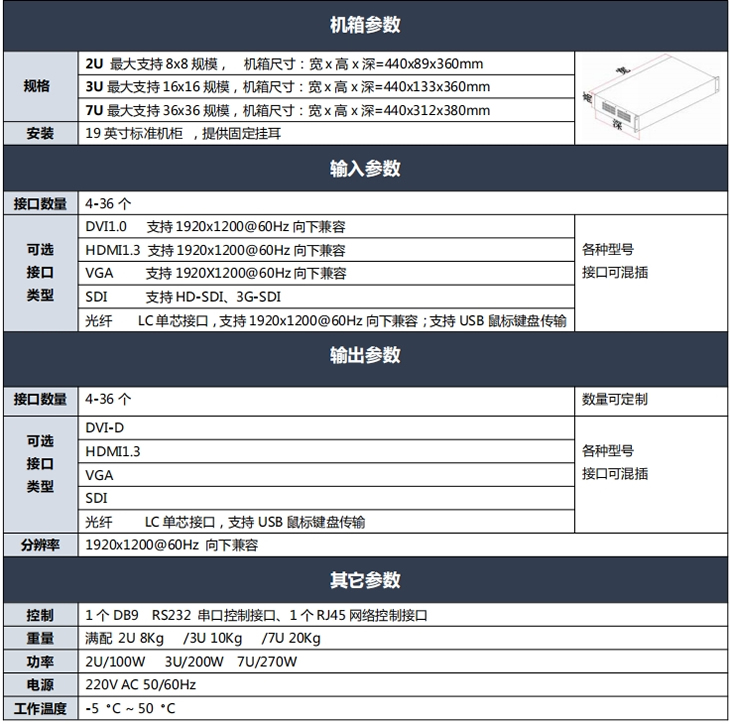

- 技術參數
- 應用圖示
- 定制開發
- 相關資料
-
功能特點
✭ 插卡式結構，輸入4路一卡，支持熱插拔方便維修升級；
✭ 集矩陣切換功能與高清畫面分割功能于一體；
✭ 支持4X4-36X36路DVI/VGA/SDI/HDMI等信號源接口輸入/輸出；
✭ 輸入接口可混插支持不同的信號源，輸出接口可混插支持不同的顯示設備；
✭ 輸入接口可混插支持不同的信號源；
✭ 控制方式多樣，支持網絡、RS232；
✭ 提供中控控制接口程序，方便中控控制；
✭ 支持畫面加邊框突出顯示；
✭ 支持的FPGA臨近16點縮放技術，保證高清信號縮放顯示更為清晰；
✭ 支持高清畫面裁剪；
✭ 軟件控制可自定義多種分割預案，支持方案自動輪循顯示，輪循間隔可設；
✭ 支持圖像無縫切換；
✭ 顯示記憶功能，可記憶斷電前顯示效果；
✭ 支持輸入信號源疊加時間及字符;
✭ 顯示記憶功能，可記憶斷電前顯示效果。
-

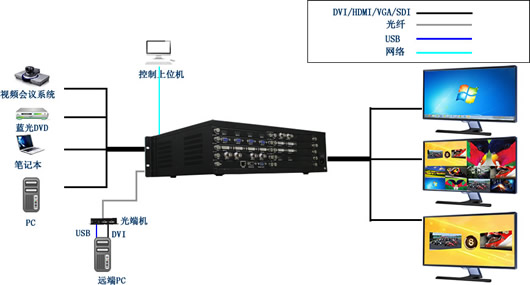

連接示意圖
-
