產品簡介

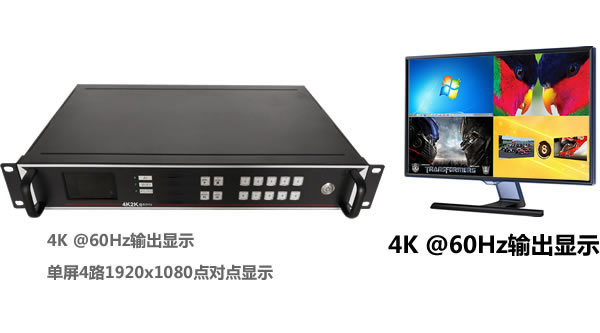

TCF20_4K-4畫面分割器是支持4K@60Hz輸出顯示的超高清四畫面分割器，產品采用高性能FPGA純硬件圖像處理內核，基于標準工業機箱和熱插拔技術設計的高性能圖像處理設備。 產品采用先進的大容量高速FPGA陣列和高速數字多總線數據路由交換的處理機制，從根本上保證對所有輸入信號源進行全實時處理和數據一致性，圖像無延遲、不丟幀，實現了圖像的完美呈現。可實現圖像數據采集，信號切換，4K處理，支持3D顯示，多畫面顯示，畫面疊加，畫面漫游移動，中控管理等多種功能。
- 功能特點

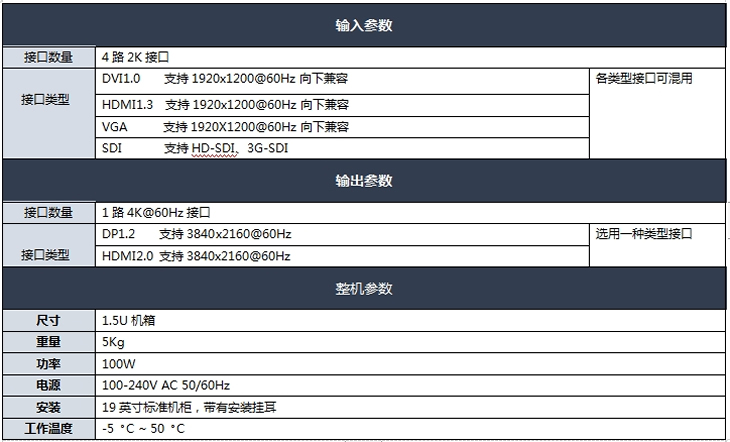

- 技術參數
- 應用圖示
- 定制開發
- 相關資料
-
功能特點
✭ 4K@60Hz輸出顯示，支持DP1.2或者HDMI2.0輸出，支持3840x2160 @60Hz分辨率輸出顯示；
✭ 多種輸入接口，可以提供DVI、HDMI、SDI、VGA等高清輸入接口混插；
✭ 多畫面顯示，單輸出口可以開8個畫面窗口，同一輸入信號源可以重復開窗顯示；
✭ 單屏4路1080P高清信號源點對點顯示；
✭ 畫面截取功能；
✭ 保存和調用預設方案功能；
✭ 支持圖像無縫切換；
✭ 顯示記憶功能，可記憶斷電前顯示效果；
✭ 多種控制方式上位機軟件控制/面板鍵盤控制/紅外遙控。
-

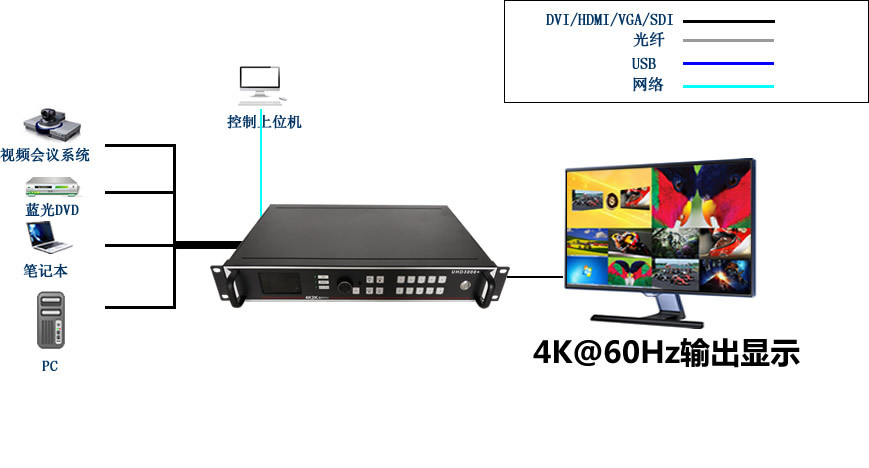

連接示意圖
-
