產品簡介
TCF17-8畫面分割器是一款插卡式多格式高清八畫面分割器，是采用高性能FPGA純硬件圖像處理內核，基于標準工業機箱和熱插拔技術設計的高性能圖像處理設備。 產品采用先進的大容量高速FPGA陣列和高速數字多總線數據路由交換的處理機制，從根本上保證對所有輸入信號源進行全實時處理，圖像無延遲、不丟幀，實現了圖像的完美呈現?？蓪崿F高清圖像數據采集，信號切換，圖像預監，圖像拼接，多畫面顯示，畫面疊加，畫面漫游移動，光纖KVM，中控管理等多種功能。
- 功能特點

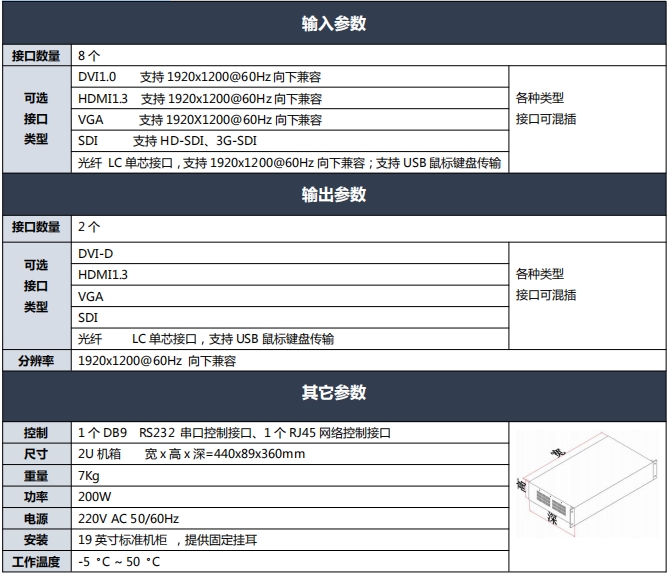

- 技術參數
- 應用圖示
- 定制開發
- 相關資料
-
功能特點
✭ 插卡式結構，輸入4路一卡，支持熱插拔方便維修升級；
✭ 支持4-8路DVI/VGA/SDI/HDMI等信號源接口輸入，支持1920X1200@60Hz向下兼容；
✭ 支持一種類型接口兩路輸出，或者多種類型接口多路輸出，輸出口可顯示相同或不同內容，并支持拼接顯示，支持一路信號源預監顯示；
✭ 輸入接口可混插支持不同的信號源；
✭ 控制方式多樣，支持網絡、RS232；
✭ 提供中控控制接口程序，方便中控控制；
✭ 支持畫面加邊框突出顯示；
✭ 支持的FPGA臨近16點縮放技術，保證高清信號縮放顯示更為清晰；
✭ 支持高清圖像裁剪，裁剪出的畫面任意開窗縮放顯示；
✭ 軟件控制可自定義多種分割顯示預案，支持方案自動輪循顯示，輪循間隔可設；
✭ 支持圖像無縫切換；
✭ 顯示記憶功能，可記憶斷電前顯示效果；
✭ 支持輸入信號源疊加時間及字符;
✭ 顯示記憶功能，可記憶斷電前顯示效果。
-

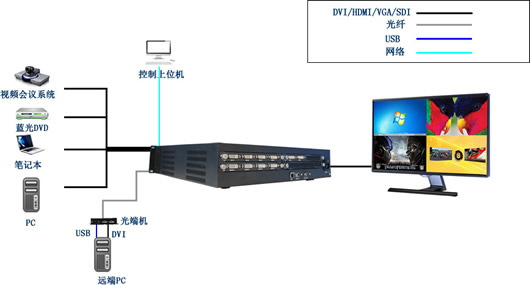

連接示意圖
-
