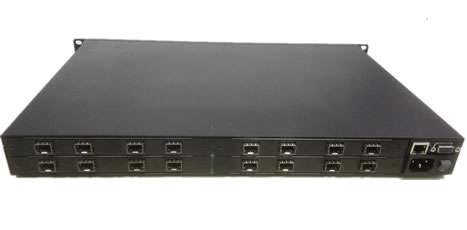

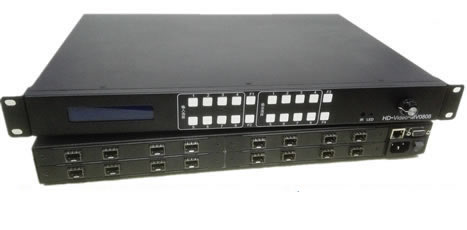

產品簡介
8x8光纖拼墻處理器是在8x8拼圖處理器的基礎上，加裝光模塊子板構成的純光纖接口的圖像拼接處理器，支持8個光纖接收模塊和8個光纖發送模塊的。
8x8光纖處理器其中的光纖接收/發送子板也可以更換為VGA、DVI、SDI等圖像接口輸入/輸出子板，從而構成一臺混合信號接口圖像處理器。
- 功能特點
- 技術參數
- 應用圖示
- 定制開發
- 相關資料
-
功能特點
✭ 采用標準1U機箱，傳統拼圖處理器的背板交換構架，支持所有拼圖處理器功能
✭ 支持2塊接收板和2塊發送板，每塊接收/送板上各有4個光模塊接口，支持到8路光纖接收和8路光纖發送
✭ 模塊子板和VGA、DVI、SDI等接口子板兼容，通過混插不同的圖像接口子板，可以構成混合圖像信號處理器
✭ 支持單纖或雙纖光模塊，也支持單向或非對稱雙向光模塊，速率支持2.5G或3.2G，反向支持155M數據回傳
✭ 采用8x8切換矩陣背板，可雙向切換圖像信號與回傳數據
✭ 回傳數據支持串口、語音等數據，支持USB鍵盤與鼠標的透傳
✭ 支持串口、網絡、面板按鍵或紅外遙控等多種控制模式，便于與其他設備相連
✭ 支持圖像縮放、開窗口、疊加、漫游等圖像處理功能，可以實現拼圖、信號轉換等功能
-
技術參數
輸入 接口 LC/FC光纖接口
插卡數量 2片 接口數量 8個 輸入分辨率
(光端機發射端）DTV標準：最高1080p60
VESA標準：最高1920x1200p60輸出 接口 LC/FC光纖接口 插卡數量 2片 接口數量 8個 輸出分辨率
（光端機接收端使用）DTV標準：最高1080p60
VESA標準：最高1920x1200p60其他 控制方式 面板、RS232、網絡、遠端多業務光端機透傳控制 工作溫度
0-50℃ 工作濕度 10%-90%無冷凝 電源 220v 50/60Hz 尺 寸 高度1U
-

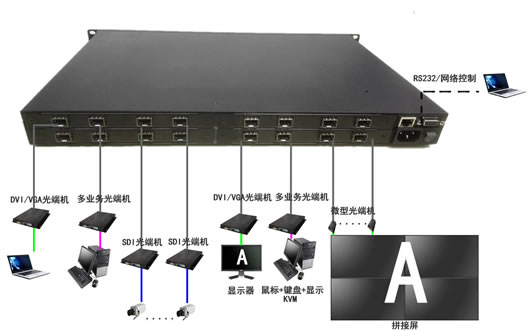

連接示意圖
-
光纖類產品定制開發
